GB/T21707—2025《变频调速电机绝缘规范》于5月30日发布，将于2025年12月1日实施，该标准代替GB/T21707—2018《变频调速专用三相异步电动机绝缘规范》,与 GB/T21707—2018 相比,除结构调整和编辑性改动外,有几项技术变化。
特别提示：标准中的某些内容可能涉及专利，标准发布机构不承担识别专利的责任。

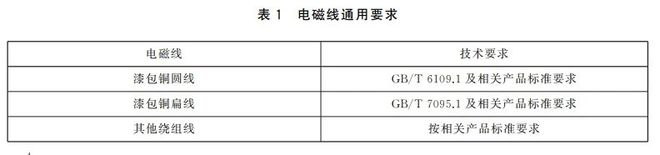

（1）更改了电磁线版：电磁线的要求外,还应承受绕线过程中的张力,且在绕线过程中漆膜/绝缘层应具 有一定的柔韧性,不开裂、不失去附着性。

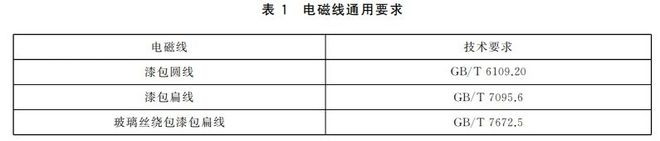

2018版：电磁线中的要求外,还应够承受绕线过程中的张力,且在绕线过程中漆膜应不开裂、不失去附着性。

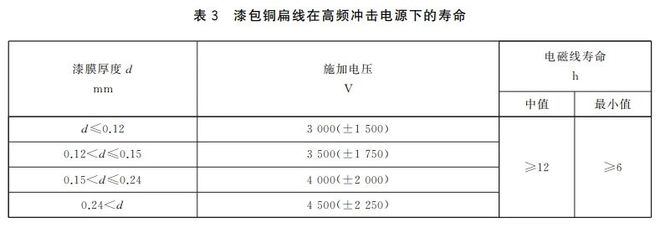

2025版：电磁线漆膜的化学结构及涂敷工艺,应能使电磁线有效地承受高频冲击电压的长期冲击。在5.1.2 所述的条件下对电磁线进行耐高频冲击性能评定,漆包铜圆线的规定,漆包铜扁线中的规定。其他绕组线的耐高频冲击性能由供需双方协商确定。

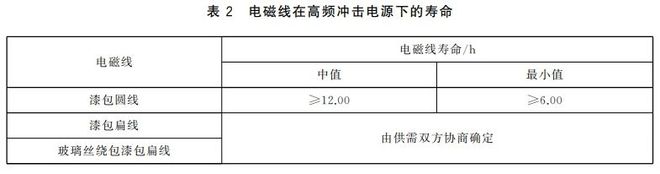

电磁线漆膜的化学结构及涂敷工艺,应能使电磁线有效地承受高频冲击电压的长期冲击。在4.3.1.2所述的条件下对电磁线进行耐高频冲击性能评定,其应满足表2中的规定。本标准仅规定导体标称直径为1.000 mm、2级漆膜厚度漆包圆线的耐高频冲击性能;对于其他规格漆包圆线，耐高频冲击性能由供需双方协商确定。
2025版：● 对地、相间、层间绝缘材料的耐热等级不应低于155(F)级,柔软符合材料的常规性能应满足GB/T 5591.3-2018中对应产品的规定,聚芳酰胺纤维纸的常规性能应满足GB/T 20629.3-2019的规定；采用云母带绝缘,其常规性能应满足云母带相关产品标准的技术要求。●
的耐热等级不应低于155(F)级,其常规性能应满足JB/T 10508--2020的技术要求。●引接线内导体应保证在不低于125℃的温度下连续运行。引接线与绕组线连接处可采用相应的热固性胶粘带加以保护,其常规性能应满足相关产品技术要求。2018版：●
的耐热等级不低于155(F)级,其常规性能应满足GB/T 5591.3的技术要求,如聚酯薄膜聚芳酰胺纤维纸柔软复合材料、聚酰亚胺薄膜聚芳酰胺纤维纸柔软复合材料或聚芳酰胺纤维纸等。●相间绝缘、层间绝缘材料要求同对地绝缘，分条重复描述；●槽楔采用耐热等级不低于155(F)级,其常规性能应满足JB/T 10508的技术要求,如聚酯玻璃纤维引拔槽楔、环氧玻璃纤维引拔槽楔或磁性槽楔。●引接线的连续运行导体最高温度至少为125℃。引接线与绕组线连接处可采用相应的热固性胶粘带加以保护,其常规性能应满足相关产品技术要求。（4）增加了电磁线耐高频冲击性能要求
Ⅱ型绝缘结构的设计和制造工艺,应能使绝缘结构有效地承受高频冲击电压的长期冲击。在5.6.2 所述的条件下对绝缘结构进行耐高频冲击性能评定,绝缘结构应满足表4的规定。 优先采用双极性高频冲击电压进行试验,如试验电压过高无法满足,如超过20kV,经供需双方协 商后可采用 GB/T22720.2—2019中附录 C的试验方法,并满足其要求。
——漆包铜圆线的规定制备成“绞线对”形式。——漆包铜扁线的规定制备成“背靠背”形式。可通过拉伸不超 过样品总长1%的方法进行校直,用能长期耐155 ℃及以上的高温绑扎线进行绑扎使两线紧 密贴合,“背靠背”直线版：
